Электроприводы Belimo для клапанов вентиляции

Belimo (Швейцария) — производитель приводной техники, чьи обозначения стали стандартом в проектах вентиляции. В разделе 304 моделей из двух каталогов производителя: приводы воздушных заслонок и приводы специального назначения для противопожарных клапанов. Восемь подкатегорий разложены по признаку, с которого начинается подбор: есть ли возврат в безопасное положение и чем он обеспечен, нужна ли скорость, линейный ход, герметичный корпус или сертифицированное противопожарное исполнение.

Серии, моменты и возврат

Ориентир Belimo — 5 Н·м на квадратный метр створок; площадь в таблице оценочная. Для заслонок с уплотнением по периметру, наружной установки и при высоком перепаде давления запас увеличивают на 25–30 %.

Как читается артикул

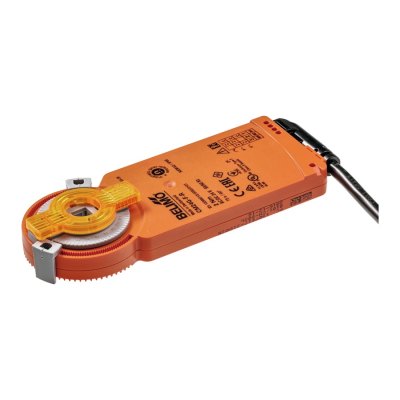

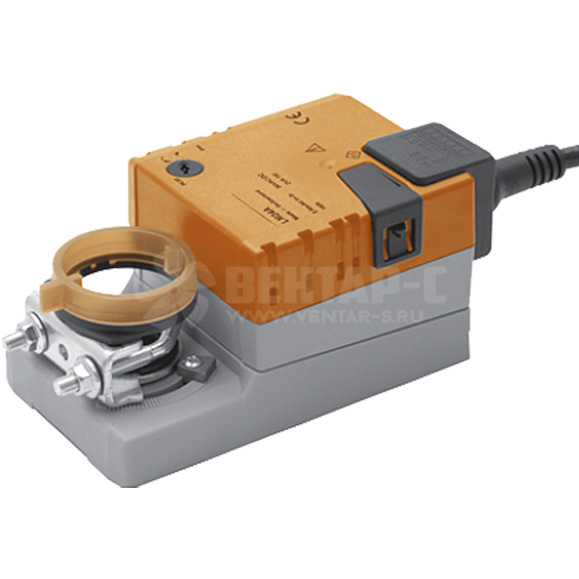

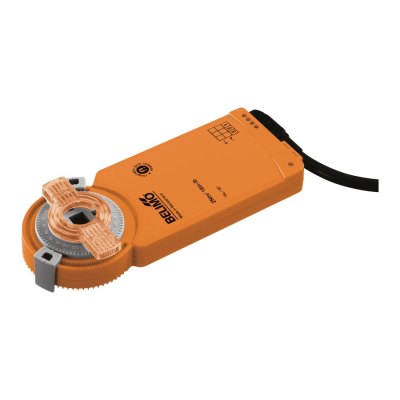

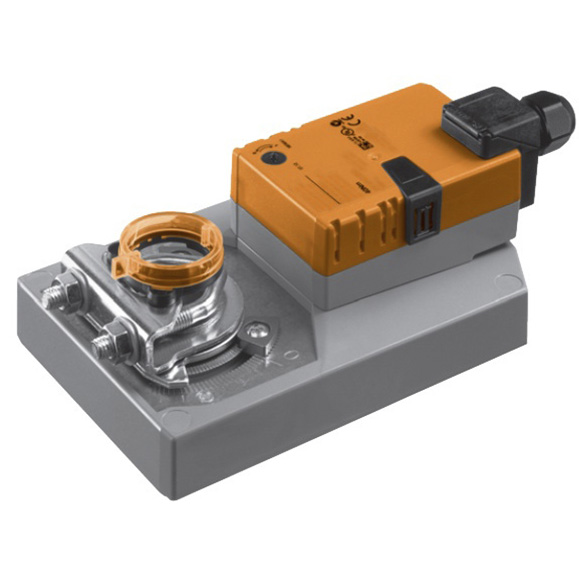

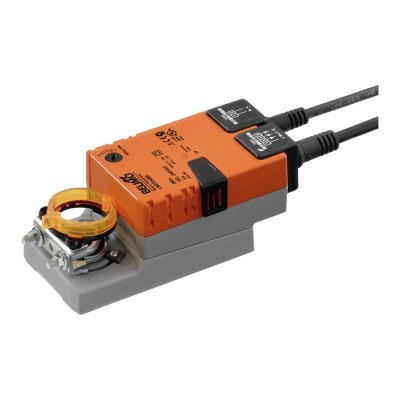

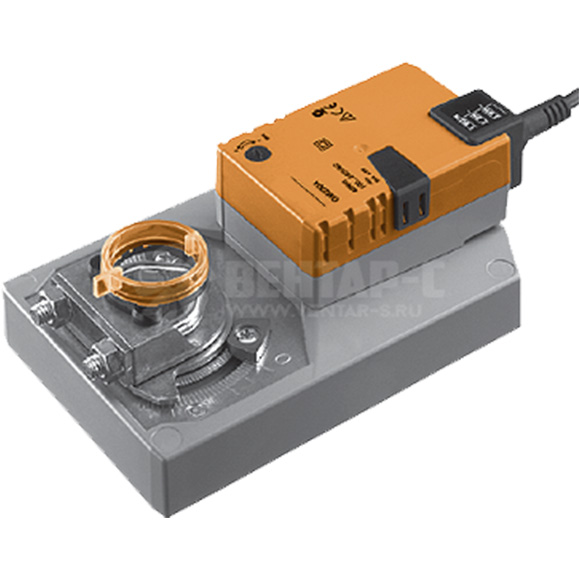

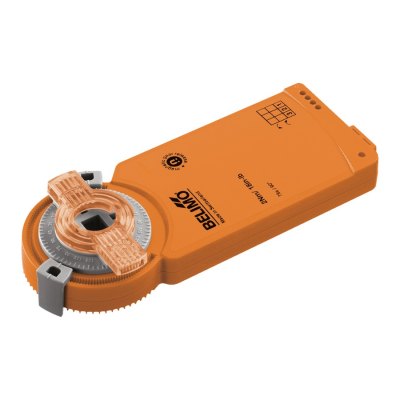

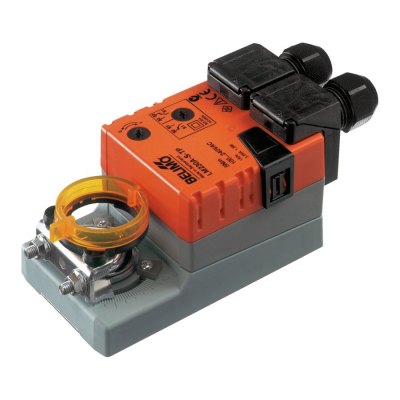

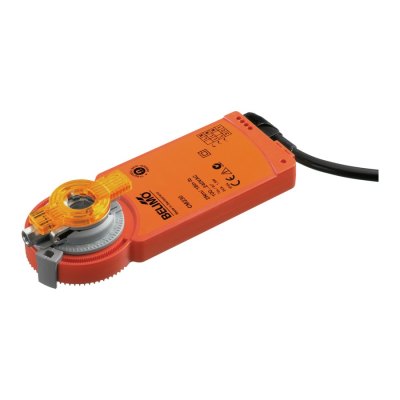

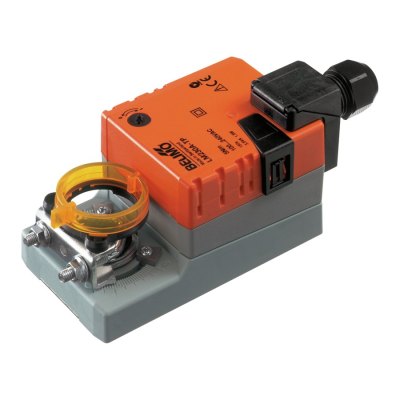

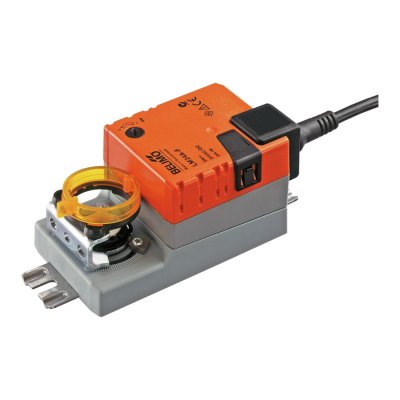

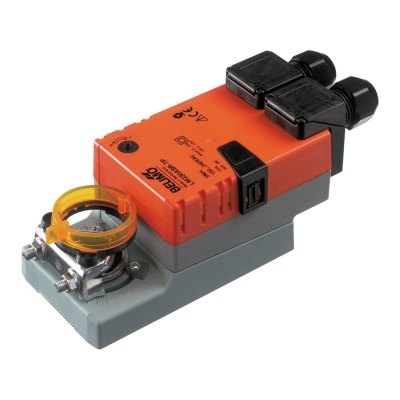

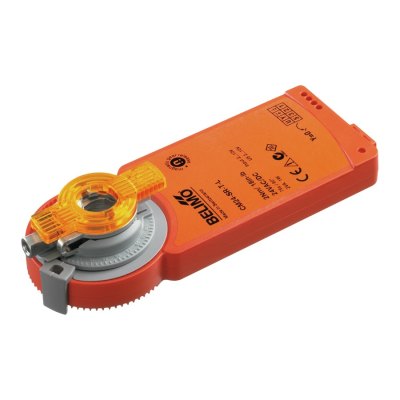

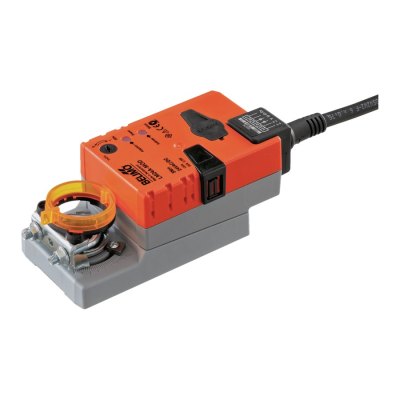

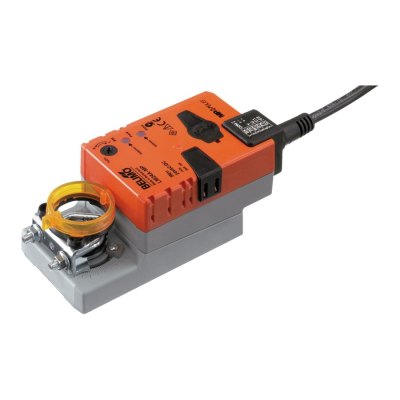

• Буквы серии — момент и семейство: CM 2, LM 5, NM 10, SM 20, GM 40 Н·м без пружины; TF 2,5, LF 4, NF 10, SF 20, EF 30 Н·м с пружиной; LH/SH — линейные 150/450 Н; BF/BFL/BFN — огнезадерживающие, BE/BEE/BEN/BLE — дымоудаление.
• 24 или 230 — напряжение: AC/DC 24 В или AC 230 В (100…240 В).
• A — текущее поколение; C в LMC/NMC/SMC/TMC и Q в LMQ/NMQ/SMQ — быстрые исполнения; G и P в коде питания — корпус IP66/67; K в GK/NKQ/LHK/SHK — конденсатор вместо пружины.
• -SR — плавное управление 0/2…10 В; -S, -S2 — один или два вспомогательных переключателя; -MF — настраиваемый; -MP, -MOD, -KNX, LON — шины; -TP — клеммы вместо кабеля; -T у противопожарных — термоэлектрический размыкатель 72 °C; -F — быстрый ход; -L/-R у CM — сторона монтажа.

Как выбрать

1. Определите, что должно случиться с заслонкой при пропадании питания: остаться на месте (без пружины), закрыться или открыться (пружина или конденсатор).
2. Посчитайте площадь створок и умножьте на 5 Н·м/м² с запасом — или введите размеры заслонки в фильтре: он оставит подходящие модели.
3. Выберите питание по щиту (24 В с трансформатором или 230 В) и тип сигнала: открыть/закрыть, трёхпозиционный, плавный 0–10 В или шина.
4. Проверьте вал заслонки (универсальный захват 6…20 мм, посадка 12×12 / 14×14 у противопожарных) и нужна ли сигнализация положения.
5. Для противопожарных клапанов сверяйте привод с паспортом клапана: момент, вал, схема, сертификат.

Вопросы и ответы

Чем отличается -S от -SR?

-S — вспомогательные переключатели, сообщающие положение створок; -SR — плавное управление сигналом 0/2…10 В с обратной связью. Индексы встречаются и вместе.

Можно ли поставить привод 24 В вместо 230 В?

Механически они взаимозаменяемы, но для 24 В нужен изолирующий трансформатор или блок питания и другая схема в щите. Для замены один в один берите то же напряжение.

Пружина или конденсатор?

Оба возвращают заслонку при отказе питания. Пружинный привод проще и не требует зарядки, конденсаторный тише, позволяет настроить положение возврата 0…100 % и не нуждается в переориентации корпуса.

Есть ли аналоги приводам Belimo?

Да: по моменту, напряжению, управлению и наличию пружины подбираются AIRS, Gruner, Lufberg и другие производители раздела. Нажмите «Подобрать аналог» в карточке или напишите нам.

Подходят ли приводы воздушных заслонок для противопожарных клапанов?

Нет. Для огнезадерживающих и дымовых клапанов применяются серии BF/BFL/BFN и BE/BEE/BEN/BLE, сертифицированные вместе с клапанами; их подбирают по паспорту конкретного клапана.
