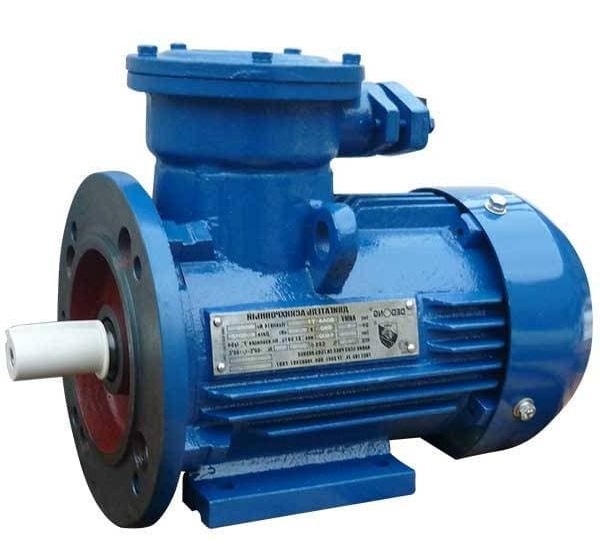

Электродвигатели серии АИМУ 90

Общие сведения

Электродвигатели АИМУ имеют маркировку взрывозащиты 1 Ex d IIB T4 (ВОВ 63-180 мм.), 1Ex d IIB T4 Gb (ВОВ 200-355 мм.) и предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам самовоспламенения Т1, Т2, ТЗ и Т4. Двигатели изготавливают в соответствии с требованиями:

• ГОСТ IEC 60034-1-2014,
• ГОСТ 31610.0-2014 (IEC 60079-0:2011),
• ГОСТ Р 52350.1-2005 (МЭК 60079-1:2013),
• ГОСТ Р 52350.14-2006 (МЭК 60079-14:2002),
• ГОСТ 12.2.020-76.

Вид климатического исполнения двигателей У, УХЛ , ХЛ , Т и категория размещения 1, 2, 4, 5 по ГОСТ 15150-69. Номинальный режим работы двигателей S1 по ГОСТ IEC 60034-1-2014. По согласованию с производителем, возможна работа двигателей в режимах S2, S3, S4. Двигатели работоспособны на высоте над уровнем моря до 1000 м, при рабочей температуре окружающего воздуха: - в исполнении У — от плюс 40°С до минус 45°С; - в исполнении УХЛ (ХЛ) — от плюс 40 до минус 60°С; - в исполнении Т — от плюс 50 до минус 10°С (предельное значение — плюс 60°С). Двигатели в исполнении УХЛ работоспособны при верхнем значении относительной влажности 100% при температуре 25°С.

Технические характеристики двигателей серии АИМУ 90

Тип двигателя	АИМУ 90 L2
Мощность, кВт	3
Синхронная частота вращения, (мин-1)	3000
Ток, А при 380В, 380/660В	6,4
КПД, %	82
Коэффициент мощности	0,87
Скольжение, ном., %	5,5
Кратность начального пускового тока	6
Кратность начального пускового момента	2,2
Кратность максимального момента	2,3
Момент инерции ротора, H*м2 (кгс*м2)	0,0053

Тип двигателя	АИМУ 90 L4
Мощность, кВт	2,2
Синхронная частота вращения, (мин-1)	1500
Ток, А при 380В, 380/660В	5
КПД, %	81
Коэффициент мощности	0,8
Скольжение, ном., %	7
Кратность начального пускового тока	6
Кратность начального пускового момента	2,3
Кратность максимального момента	2,3
Момент инерции ротора, H*м2 (кгс*м2)	0,0091

Тип двигателя	АИМУ 90 L6
Мощность, кВт	1,5
Синхронная частота вращения, (мин-1)	1000
Ток, А при 380В, 380/660В	4
КПД, %	76
Коэффициент мощности	0,72
Скольжение, ном., %	7
Кратность начального пускового тока	4,5
Кратность начального пускового момента	2,0
Кратность максимального момента	2,1
Момент инерции ротора, H*м2 (кгс*м2)	0,0118
