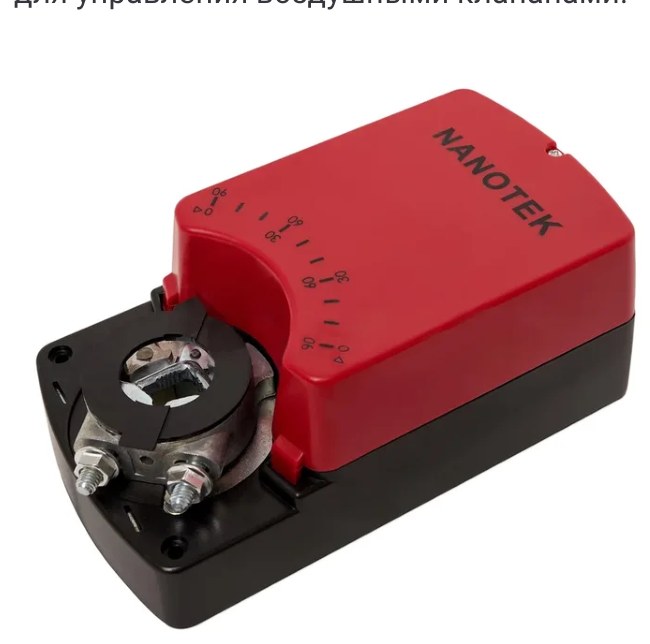

Электропривод Нанотек SM 24 BS (16 Н·м, 0–10 В, без пружины)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Нанотек SM 24 BS — поворотный привод воздушной заслонки площадью до 3,2 м²: момент 16 Н·м, питание AC/DC 24 В, плавное управление 0–10 В, 2 вспомогательных переключателя. Без возвратной пружины: при снятии питания останавливается и удерживает положение — для регулирования и отсечки, где безопасное положение не требуется.
Как работает
Синхронный двигатель через редуктор поворачивает ось заслонки на 90° за < 100 с. Управление сигналом 0(2)…10 В или 0(4)…20 мА: заслонка занимает положение, пропорциональное сигналу, обратная связь выдаётся тем же диапазоном. При снятии питания привод останавливается и удерживает положение — возвратной пружины нет, поэтому потребление в покое всего 0,5 Вт. Два встроенных переключателя SPDT замыкаются в крайних положениях и передают состояние заслонки в щит автоматики.
Четыре DIP-переключателя на корпусе задают режим: диапазон сигнала 0–10 В или 2–10 В, токовый вход 0(4)–20 мА, направление вращения при росте сигнала и режим обратной связи. Заводская настройка — 0–10 В, по часовой стрелке.
Что это даёт
Где применяется
- Воздушные клапаны и заслонки приточно-вытяжных установок
- Регулирующие заслонки на ответвлениях воздуховодов
- Отсечные клапаны в системах с рециркуляцией и смешением воздуха
- Заслонки вытяжных систем зданий, складов и производств
- Регулирование расхода воздуха по сигналу контроллера 0–10 В
Как подобрать и смонтировать
- Посчитайте площадь заслонки: ширина × высота в метрах; нужный момент ≈ 5 Н·м на 1 м², для плотных и утеплённых заслонок — с запасом 30 %. Этому приводу подходит заслонка до 3,2 м²
- Питание — по щиту автоматики: AC/DC 24 В от трансформатора или контроллера
- Управление — по контроллеру: плавное 0–10 В / 4–20 мА — для регуляторов расхода и контроллеров с аналоговым выходом
- Если заслонка должна закрыться без питания — берите серию с возвратной пружиной (LF/NF), для обычного регулирования достаточно LM/NM/SM
- Проверьте ось клапана: круглая Ø10…20 мм, квадратная 10×10…16×16 мм; хомут затягивается ключом, направление поворота меняется установкой привода другой стороной
- Переключатели SPDT заведите в щит для индикации положения и блокировки вентилятора
Технические характеристики
| Крутящий момент | мин. 16 Н·м |
| Размер оси заслонки | круглая Ø10…20 мм, квадратная 10×10…16×16 мм |
| Рабочее напряжение | AC/DC 24 В |
| Частота | 50…60 Гц |
| Потребляемая мощность (вращение / удержание) | 4,5 Вт / 0,5 Вт |
| Расчётная мощность | 4,5 ВА |
| Вспомогательные переключатели | 2 × SPDT, 3(1,5) А, 230 В |
| Управляющий сигнал | плавное 0(2)…10 В / 0(4)…20 мА |
| Угол поворота | 0…90° (95° механически) |
| Время поворота | < 100 с |
| Уровень шума | макс. 45 дБ |
| Класс защиты | III (низкое напряжение) |
| Степень защиты корпуса | IP44 |
| Рабочая температура | −20…+50 °C |
| Температура хранения | −30…+80 °C |
| Влажность | 5…95 % без конденсата |
| Соединительный кабель | нет, клеммы под винт |
| Срок службы | 60 000 циклов |
| Масса | < 1,3 кг |
| Соответствие стандартам | ГОСТ 16264.1-85 |
Чертёж и схемы подключения
Расшифровка маркировки
S — большой типоразмер (16 Н·м); M — без возвратной пружины (motor); 24 — питание AC/DC 24 В; B — базовое исполнение с двумя переключателями SPDT; S — плавное управление 0–10 В.
Важно знать
Момент подбирается по площади заслонки с запасом: для 1 м² нужно около 5 Н·м, для плотных, утеплённых и наружных заслонок — до 7–8 Н·м на 1 м². Привод «впритык» работает на пределе и выходит из строя раньше 60 000 циклов.
Без возвратной пружины привод не занимает безопасное положение при обрыве питания. Для клапанов наружного воздуха и защиты калориферов берите серии LF/NF с пружиной.
Питание AC/DC 24 В берётся от трансформатора щита или контроллера; полярность для DC — по схеме. Кабель заводится в клеммы под крышкой. Устройство не вскрывается — ремонт только на заводе.
AIRS дешевле на 1 254 ₽ при тех же посадочных размерах, моменте и схеме подключения — замена без переделки клапана. Наша основная линейка — электроприводы AIRS. Открыть AIRS SM24-SR
Подбор. Назовите размеры заслонки, питание щита и тип управления — подберём привод Nanotek или аналог AIRS, проверим момент с запасом и пришлём счёт в день обращения. Замена приводов Belimo, Lufberg, Hoocon — по таблице аналогов.
Электропривод Нанотек SM 24 B (16 Н·м, без пружины)7 860 ₽
Электропривод Нанотек SM 230 B (16 Н·м, без пружины)7 860 ₽
Электропривод Нанотек NM 24 B (8 Н·м, без пружины)7 134 ₽
Электропривод Нанотек NM 230 B (8 Н·м, без пружины)7 134 ₽
Электропривод Нанотек LM 24 B (4 Н·м, без пружины)5 852 ₽
Электропривод Нанотек LM 230 B (4 Н·м, без пружины)5 852 ₽Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
